在工業流量測量體系中，差壓式流量計占據著舉足輕重的地位。其選型絕非易事，而是一項涉及多維度、多層面的復雜工程，需對眾多關鍵要素進行深入剖析與權衡。恰當合理的選型，是獲取精準流量數據、維持測量過程穩定以及確保工業生產系統高效運行的核心前提。
一、測量介質特性
工業生產所涉及的測量介質種類繁多，性質各異。這些介質的物理與化學特性，無疑是決定差壓式流量計選材與結構設計的根本依據。
當面對強腐蝕性介質，如硫酸、氫氧化鈉等強酸強堿溶液時，所選的節流裝置必須采用具備高度化學穩定性的材料，例如襯氟材質，同時搭配耐腐蝕的差壓變送器。如此一來，方能從源頭上確保設備在惡劣化學環境下的長期穩定運行，維持測量數據的高度可靠性。
若測量介質中含有顆粒雜質，像污水處理中的污水、礦山開采中的礦漿等，為防止節流元件因雜質堆積而堵塞，進而影響測量精度與設備壽命，建議優先選用 V 錐流量計、環形孔板、楔形流量計這類擁有寬量程比且抗污能力的產品。西安三聯測控合理優化其結構設計能夠有效減少雜質對測量過程的干擾，保障測量工作的持續穩定開展。
二、流量范圍界定
明確實際工況下的最大流量、最小流量以及正常流量數值，是開展差壓式流量計選型工作的首要且關鍵步驟。所選流量計的量程必須能夠完整覆蓋實際流量的波動區間，并且在正常流量工況下，要滿足嚴格的測量精度要求。
通常情況下，差壓式流量計的量程比在 3:1 至 10:1 之間。但在某些流量波動劇烈的應用場景中，如化工生產過程中原料輸送管道內的流量變化，普通量程比的流量計難以滿足測量需求。此時，可選用配備智能差壓變送器的型號。此類變送器通過先進的智能算法，能夠根據實際流量變化自動調整測量參數，從而有效拓展量程比，精準適應復雜多變的流量測量工況。西安三聯測控專業設計軟件可以在根據工況條件下數據計算核算進行正確引導和選型指導，并提供更多可選方案
三、壓力與溫度適配
測量介質所處的壓力與溫度環境，直接限定了差壓式流量計的耐壓與耐溫性能指標。在諸如石油煉化、熱電廠蒸汽輸送等高溫高壓的工況下，對于節流裝置、引壓管以及差壓變送器的選型必須慎之又慎。
以蒸汽流量測量為例，節流元件不僅要具備良好的耐高溫性能，防止因高溫導致材料變形而影響測量精度，還需對引壓管的散熱結構進行精心設計。通過合理的散熱措施，確保引壓管內介質的溫度穩定，避免因溫度波動對測量數據造成偏差，從而保證整個測量系統在高溫高壓環境下的精準可靠運行。
四、安裝條件考量
現場的安裝空間與管道布局狀況，對差壓式流量計的選型起著至關重要的約束作用。若安裝空間有限，一些體積較大、結構復雜的節流裝置可能無法順利安裝。

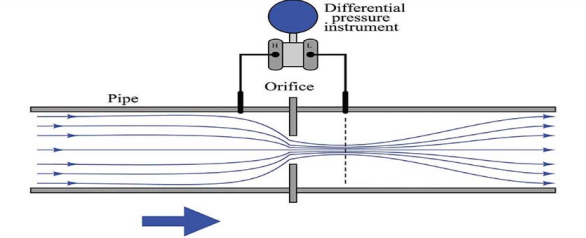

此外，水平管道與垂直管道對部分流量計的安裝方式有著不同的要求。以孔板流量計為例，在水平管道安裝時，需根據流體的流動特性與相關測量標準，精確確定取壓口的位置，以確保測量數據能夠準確反映流體的真實流量；而在垂直管道安裝時，取壓口的設置則需遵循另一套規范要求。
同時，上下游直管段長度對測量精度有著顯著影響。一般來說，節流裝置的上游直管段長度應不少于 10 倍管徑，下游直管段長度應在 5 倍管徑以上。只有保證足夠的直管段長度，才能使流體在流經測量區域時保持穩定的流態，減少因管道彎頭、閥門等部件引起的紊流對測量結果的干擾，進而提升測量精度。
五、精度要求設定
根據具體的測量目的與工藝控制要求，精確設定所需的測量精度等級，是差壓式流量計選型過程中的核心環節。
在常規工業過程控制中，差壓式流量計的精度通常能夠達到 ±1% 至 ±2%，這足以滿足大多數一般性工業生產的流量測量需求。然而，在一些對精度要求近乎苛刻的行業，如藥品生產、電子制造等領域，普通精度的流量計已無法滿足生產過程中的質量控制要求。
針對此類高精度需求場景，需通過優化選型方案，選用精度等級更高的差壓變送器，并搭配經過精密加工、與測量介質適配性的節流裝置。同時，在安裝過程中，嚴格遵循精細的安裝工藝標準，從設備選型到安裝調試的每一個環節都進行嚴格把控，從而實現更高層級的測量精度，為生產過程提供可靠的數據支持。
六、經濟性分析
在差壓式流量計的選型過程中，不能僅僅關注設備的采購成本，而應從全生命周期的角度出發，綜合考慮安裝成本、維護成本以及長期運行成本。
不同類型的差壓式流量計在價格上存在較大差異。標準孔板流量計由于其結構簡單、制造工藝成熟，成本相對較低，在一些對測量精度要求不高、預算有限的項目中應用廣泛。而楔形流量計等特殊節流裝置，因其的設計理念與復雜的加工工藝，制造成本相對較高。
此外，維護的便捷性與費用也是不可忽視的重要因素。結構復雜的流量計往往需要專業技術人員進行維護，維護周期長，且所需的備品備件成本較高；而結構簡潔的流量計，其維護難度較低，維護周期短，費用也更為經濟。因此，在選型時需綜合考慮設備的全生命周期成本，可以從性價比考慮產品
標準節流裝置選擇原則
節流式差壓式流量計的先選檢測件當然是標準節流裝置，為了選擇最合適的標準節流裝置，選型時應從以下幾方面考慮：
1、管徑、直徑比和雷諾數范圍的限制條件；
2、測量精確度；
3、允許的壓力損失；
4、要求的最短直管段長度；
5、對被測介質侵蝕、磨損和臟污的敏感性；
6、結構的復雜程度和價格；
7、安裝的方便性；
8、使用的長期穩定性。
在實際選型過程中，需對上述各項因素進行全面、深入的分析與評估。通過科學合理的權衡，結合具體的應用場景與需求，做出最適宜的選擇，力求在測量效果與經濟效益之間找到最佳的平衡點，實現工業生產過程中流量測量的高效、精準與經濟。
