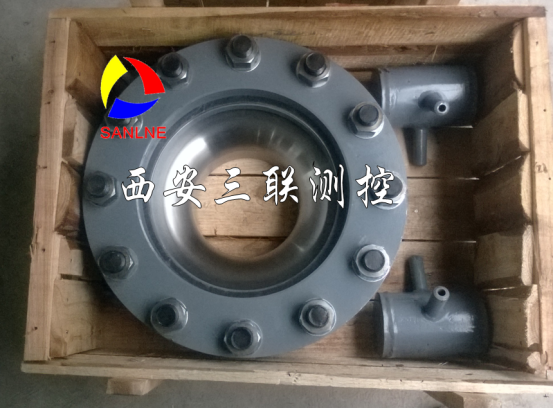

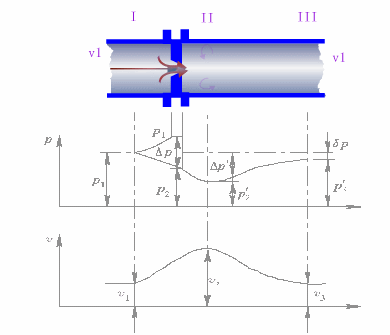

噴嘴流量計是充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以標準噴嘴可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。 西安三聯測控提供SLFS-BP系列智能節流裝置（標準噴嘴）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑嫞摿髁坑嫴捎孟冗M的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。
噴嘴流量計的特點：
與孔板流量計相比，噴嘴流量計的壓力損失較小，因而節約能源，比較堅固耐用，適合高溫高壓流體，廣泛使用在電力、化工等行業的蒸汽流量測量。噴嘴流量計包括標準噴嘴(ISA1932噴嘴)、長頸噴嘴兩種。其設計制造均符合國際標準ISO5167或國家標準GB/T2624的規定。

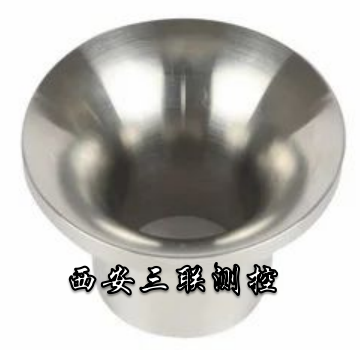

(1)標準噴嘴
標準噴嘴由垂直于軸線的入口平面部分A、圓弧形曲面B和C所構成的入口收縮部分、圓筒形喉部E和為防止邊緣損傷所需的保護槽F組成，其取壓方式上游取壓口采用角接取壓，下游取壓口可按角接取壓設置，也可設置于較遠下游處。
噴嘴總長度：
當0．30≤β≤2/3時，噴嘴長度=0．6041d
當2/3≤β≤0．80時，噴嘴長度={0．4041+(0．75/β-0．25/β2-0．5225)0．5}d

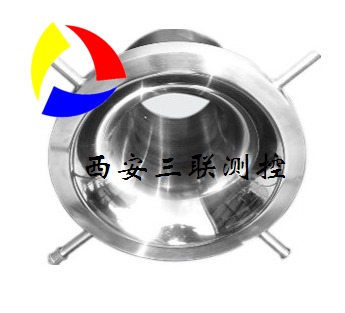

ISA1932噴嘴(圖4．4)上游面由垂直于軸的平面、廓形為圓周的兩段弧線所確定的收縮段、圓筒形喉部和凹槽組成的噴嘴。ISA1932噴嘴的取壓方式僅角接取壓一種。
適用介質；特別適合高溫高壓蒸汽和水、也可用于各種氣體、液體。
公稱口徑：DN50—500mm(DN>500亦可設計、生產)。
工作壓力：≦42MPa。
工作溫度：-50℃—650℃。
取壓方式：角接(單獨環室、法蘭環室一體或直接鉆孔)取壓。
噴嘴流量計的安裝要求：
1、盡可能避免測量管內變成負壓；
2、測量混合相流體時，選擇不會引起相分離的場所；測量雙組分液體時，避免裝在混合尚未均勻的下游；測量化學反應管道時，要裝在反應充分完成段的下游；盡量滿足前后直管段分別不小于5D和2D；
3、避免附近有大電機、大變壓器等，以免引起噴嘴場干擾；
4、選擇震動小的場所，特別對一體型儀表；
5、易于實現傳感器單獨接地的場所；
6、盡可能避免受陽光直照；
7、盡可能避開周圍環境有高濃度腐蝕性氣體。
噴嘴流量計安裝注意事項：
1、可水平、垂直或傾斜安裝，應保證管內充滿液體；
2、節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的"，內壁應潔凈，無凹坑與沉淀物；
3、直管段長度要求及節流裝置安裝應符合GB/T2624—2006有關規定；西安三聯測控出廠隨貨資料均有詳細數據
4、引壓管路安裝應符合標準規定的規范。
